描述：

一、概述

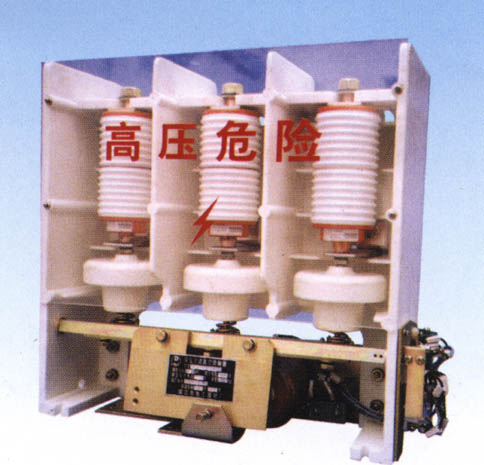

JCZ5-12(7.2)J(D)系列交流高压真空接触器，系三相交流户内控制电器设备，适用于额定电压12KV及以下电压等级，额定工作电流以630A及以下的电力系统，用在高压用电设备进行控制和频繁操作，也可用于FC回路。真空接触器配有电磁操作机构，从其保持方式可分为两类：一类是带电保持，通过保持线圈带电实现长时间合闸，失电即分闸，主要用于电容器回路。另一类是机械保持，通过机械锁扣装置来实现长时间合闸，分闸时，分闸线圈得电动作，使机构分闸，主要用于电机控制。

二、主要技术参数

JCZ5-7.2、12高压真空接触器-技术参数

序号	名称		单位	参 数
				JCZ5-7.2	JCZ5-12
1	额定电压		kV	7.2	12
2	额定电流		A	400	400，630
3	额定关合电流(有效值)		A	4000	4000
4	额定**分断电流		A	3200	3200
5	1分钟工频耐受电压		kV	32	42
6	雷电冲击耐受电压		kV	60	75
7	额定短时耐受电流		kA	4	4
8	额定峰值耐受电流		kA	10	10
9	额定操动电压(交直流）		V	110　220
10	合闸线圈吸合电流（直流）		A	6　3
11	保持线圈保持电流（直流）		A	0.32　0.16
12	分闸线圈脱扣电流（直流）		A	2.5　1.3
13	额定操作频率		次/h	300
14	机械寿命		次	3×106
15	电寿命	AC-3条件下	次	25×104
		AC-3条件下		1×105

三、安装外形尺寸
